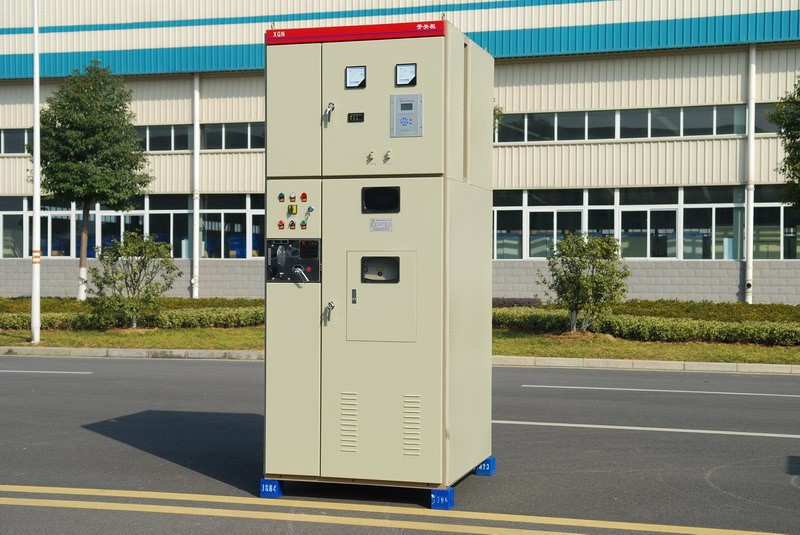

КСГН2 кућиште-Фиксни метални-затворени прстенMаинUнит
Генерализација
Главна јединица КСГН2-10 кућишта- у стилу фиксног металног прстена (прекидач) се углавном користи за пријем и дистрибуцију напајања од 3,6, 7,2 и 12КВ, 3-фазне наизменичне струје, 50Хз у унутрашњем систему. Посебно се примењује у случајевима када су потребне честе операције. Расклопни уређај је у складу са државним стандардом ГБ3906 и међународним стандардом ИЕЦ298 и има стриктну функцију закључавања „пет превенције“.
Главни прекидач примењује вакуумски прекидач сегментног типа ЗН28А-12 са електромагнетном радном механиком Цд10, механиком рада опруге ЦТ8/ЦТ19А (Б), интегралним вакуумским прекидачем серије ЗН28-12 (са електромагнетном оперативном механиком ЦД17, опругом 19 механиком рада ЦТ17) или апликацијом опруге ЦТ17 ЗН63-12(ВС1) вакуумски прекидач. Прекидач за изолацију примењује ротирајући стил ГН30-10 и високострујни изолациони прекидач ГН22-10.
Услови за употребу
Температура околине: -25 степени до +40 степени
Релативна влажност: дневни просек Мањи или једнак 95% месечни просек Мањи или једнак 90%
Висина изнад нивоа мора: Мања или једнака 1000м
Нема опасности од пожара, експлозије, озбиљног загађења, хемијске ерозије или јаког потреса.
Магнитуда земљотреса мања или једнака 8
Главни технички параметри
Главни технички параметри расклопних уређаја (табела 1)
|
бр. |
Име |
Јединица |
Подаци |
|||
|
1 |
Називни напон |
КВ |
3,6,10 |
|||
|
2 |
Називна струја |
A |
630,1000,1250,1600, 2000,2500,3150 |
|||
|
3 |
Називна фреквенција |
Хз |
50 |
|||
|
4 |
Називна струја кратког -споја (важећа вредност) |
кА |
20, 25 |
31.5 |
40 |
|
|
5 |
Називна зрела стабилна струја (вршна вредност) |
кА |
20, 25 |
31.5 |
40 |
|
|
6 |
Називна динамичка стабилна струја (вршна вредност) |
кА |
40 |
80 |
100 |
|
|
7 |
Називни толерантни напон фреквенције снаге |
Интер-поларни /поларни према земљи |
кВ |
42 |
||
|
Интер{0}}прелом |
кВ |
48 |
||||
|
8 |
Називни напон толеранције удара грома |
Интер-поларни /поларни према земљи |
кВ |
75 |
||
|
Интер{0}}прелом |
кВ |
85 |
||||
|
9 |
Називно термално време |
s |
4 |
|||
|
10 |
Степен заштите |
1P2X |
||||
|
11 |
Димензије оквира |
мм |
1100*1200*2650 (погледајте напомену) |
|||
Напомена:димензије за орман велике струје: 1200*1200*2650 (бајпас орман сабирнице деменсион1100 (1200*1900*2650 (називна струја изнад 2000А, ширина 1200))
Главни параметри вакуумских прекидача (табела 2)
|
бр. |
Име |
Јединица |
Подаци |
|
1 |
Називни напон |
кВ |
12 |
|
2 |
Називна струја |
A |
630,1000,1250,2500,3150 |
|
3 |
Називна фреквенција |
Хз |
50 |
|
4 |
Називна струја искључења кратког{0}}склопа (важећа вредност) |
кА |
20,25,31.5,40 |
|
5 |
Називна зрела стабилна струја (вршна вредност) |
кА |
20,25,31.5,40 |
|
6 |
Називни прекидач кратког{0}}склопа на струји (вршна вредност) |
кА |
40,50,80,100 |
|
7 |
Називна струја толеранције вршне вредности (вршна вредност) |
кА |
40,50,80,100 |
|
8 |
Називни напон толеранције фреквенције снаге |
кВ |
42/1 мин-Интер-поларни према земљи; 48/1 мин{6}}Међупрелом{7}} |
|
9 |
Називни напон толеранције удара грома |
кВ |
75-Интер-поларни према земљи; 85-Интер-фрацтуре |
|
10 |
Последњи пут оцењен кратки{0}}спој |
S |
4 |
|
13 |
Групе номиналних капацитивности искључују струју |
A |
630 |
|
14 |
Називна струја искључења групе позадинске капацитивности |
A |
400 |
|
15 |
Времена номиналне струје искључења кратког{0}}круга |
време |
30 |
|
16 |
Механички живот |
време |
10000 |
Карактеристике структуре
- Овај расклопни уређај је метална{0}}ограђена конструкција. У складу са националним стандардом ГБ3906 и међународним стандардом ИЕЦ298, степен заштите ИП2Кс. Метална-затворена структура ефикасно спречава-квар кратког споја од стране уљеза и људског тела да додирују електричне и радне компоненте.
- Постоје две структуре ормана: (1) челично угаоно заваривање (2) монтажа профилне шипке. Унутар ормана налазе се просторије за прекидаче, сабирнице, каблове и релеј. Гвоздене плоче одвајају сваку собу.
Просторија за разбијање је на дну ормана са каналом за отпуштање притиска. Ако унутра постоји електрични лук, притисак гаса се може ослободити кроз канал.
Сала са аутобуским шанком налази се у горњем задњем делу ормарића. Ове линије подржавају епикоте изолатори (већи или једнаки 8000Н). Главна сабирница је повезана са терминалима горњег изолационог прекидача.
Кабловска соба је у доњем задњем делу кабинета. Каблови су причвршћени на трибинама. Ова просторија служи као комуникатор када је главна линија везе дизајнирана да буде комуникацијско{2}}оријентисана.
Не користе се поларно{0}}на-поларне или поларно-земље изолационе плоче (или сложени изолациони материјали). Када је размак ваздушне изолације између стубова или од стуба до земље мањи или једнак 125 мм, примењују се изолатори од порцелана са механичком чврстоћом већом или једнаком 8000 Н. Ове мере обезбеђују већу чврстоћу изолације и дуготрајну{8}}стабилност.
Прекидачи, горњи и доњи изолациони прекидачи, прекидачи за уземљење и механизми за закључавање између врата, сви имају систем присилног механичког закључавања како би у потпуности испунили безбедносне захтеве „пет-превенције“.
Јединица подржава двострано{0}}одржавање и не захтева зидну инсталацију. Приступ са предње стране омогућава преглед секундарних компоненти и одржавање погонских механизама, блокада, делова преноса и прекидача, док је задњи приступ обезбеђен за одржавање сабирница и кабловског одељка. Унутрашње осветљење олакшава посматрање унутар ормана, а бакарне сабирнице за уземљење испод врата су распоређене паралелно са ширином ормана.
Производ испуњава захтеве услова И, што га чини погодним за окружења са честим смрзавањем и минималном контаминацијом.
Структура типске шеме расклопног уређаја и укупна димензија
| 1. аутобуска соба | 2. канал за ослобађање притиска | 3. метар соба |
| 4. комбинована скретница | 5. ручни рад и механика блокаде | 6. главна разводна просторија |
| 7. електромагнетна или опружна механика | 8. сабирнице за уземљење | 9. кабловска соба |
